AVIONS PLANANTS

[barbumyt]

Message précédent :

il n'y a rien d'autre à dire

[bru]

Julien Lepelletier





Son blog => http://julien-illustration.blogspot.fr/

[Gurvan]

Les dessins d'Hergé sont dans cet album :



ou celui-ci :

J'ai et cela figure pas loin de mes Perionotto et de mes Barbaud...

[barbumyt]

et il en rajoute le bougre belle série bru

Chance Vought Corsair :

le modèle F4U-7 est spécifique à la France, derniers corsair construits en 1952.


Cet avion est la propriété de l'amicale J.B. Salis à la Ferté Alais

Corsair F4U-5 NL.jpg

motorisé par un P&W R2800 de 2000 à 2400 Ch Armement 6 mitrailleuses de 12,7 mm ou 4 canon de 20 mm emport possible de 2000 Kg de bombes ou 8 Roquettes .


[barbumyt]

Vought Corsair F4U-7.jpg



[barbumyt]

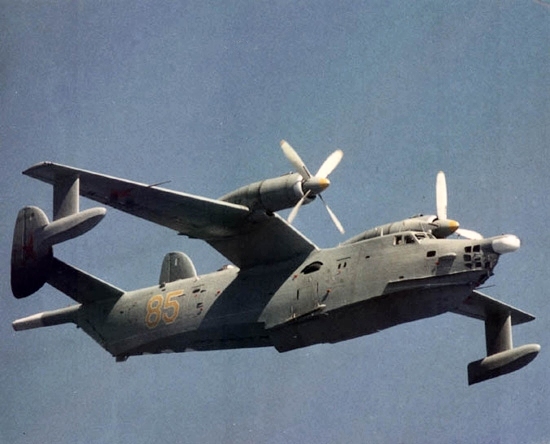

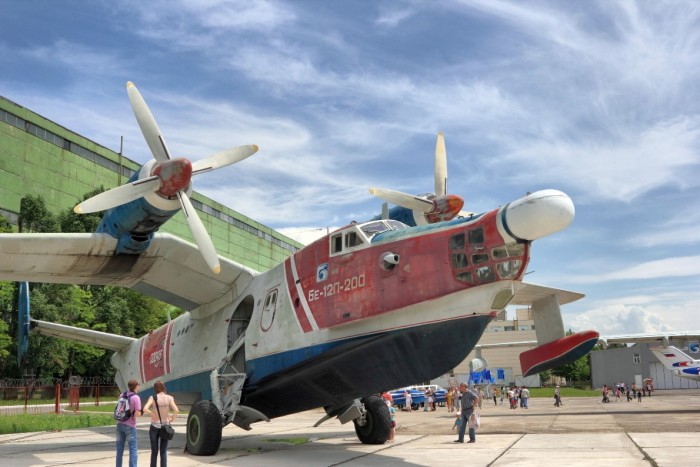

Un hydravion de patrouille maritime Russe :
Beriev Be-12
1° vol en 1960 - Mise ne service en 1965 - 10 Hommes d’équipage et jusqu’à 5 tonnes de munitions en soute (charge de profondeur, mines, bombes ou torpilles anti sous -marine)
2 turbopropulseur Ivtchenko A1-20D de 4250 Ch chacun

Be-12


[barbumyt]

avion d'attaque au sol Russe

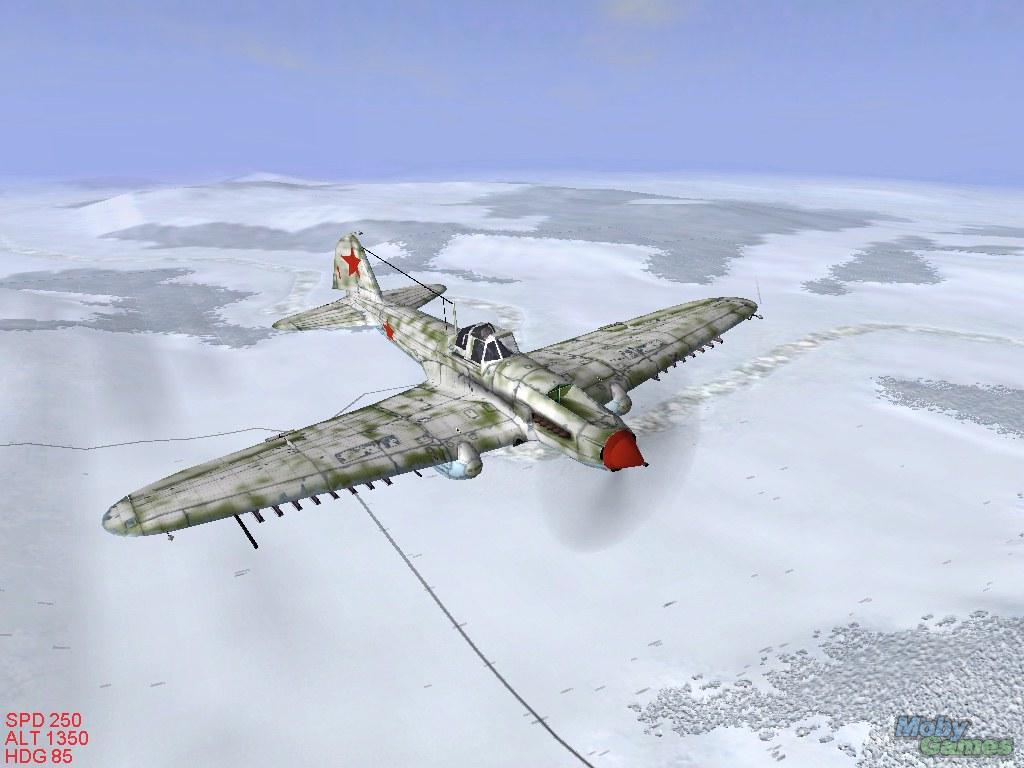

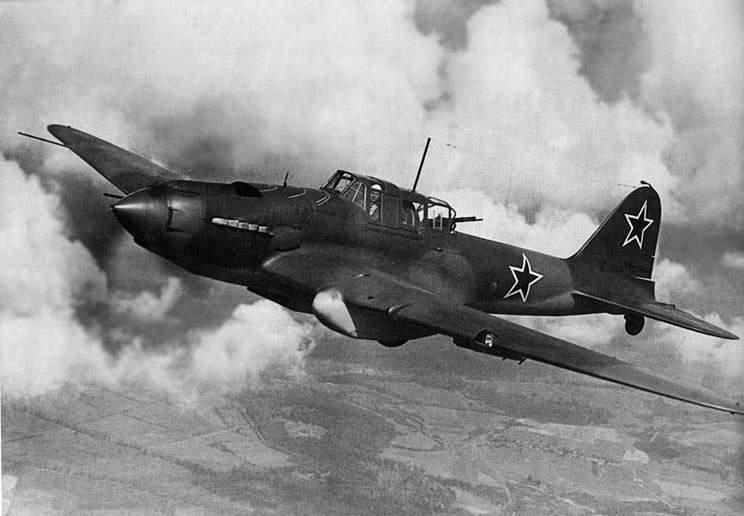

Iliouchine Il 2 "Stormouvik"

Il-2 Stormouvik

les études commencent en 1938, 1° vol le 30-12-1939, mise en service 1941.
Particularité une "baignoire" blindée qui protège l'équipage, le moteur, les radiateurs et les réservoirs de carburant.
L' Il-2 sort en version monoplace et le manque de protection sur l' arrière de l'avion entrainant trop de perte Staline autorise la réalisation d'une version biplace qui sortira en février 1942 (Il-2M)

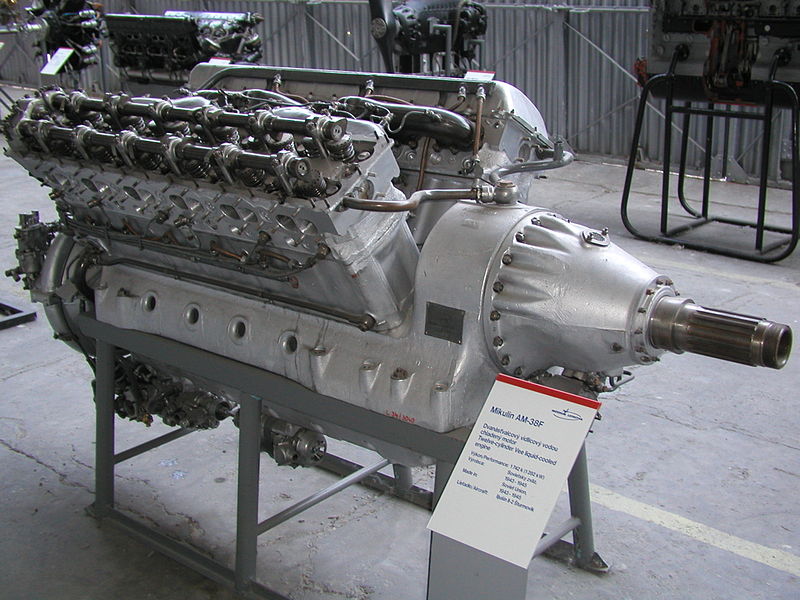

Moteur Mikulin AM 38F de 1680 Ch 12 cylindre en V

armement 2 canons de 20 puis de 23 mm dans les ailes + 2 mitrailleuses de 12,7 pour le mitrailleur arrière + 400 Kg de bombes ou 4 Roquettes

Il-2M Stormouvik

[barbumyt]

le collectionneur Paul Allen (Flying Héritage Collection) fait voler cet Il-2M3 restauré




[barbumyt]

le statoréacteur :

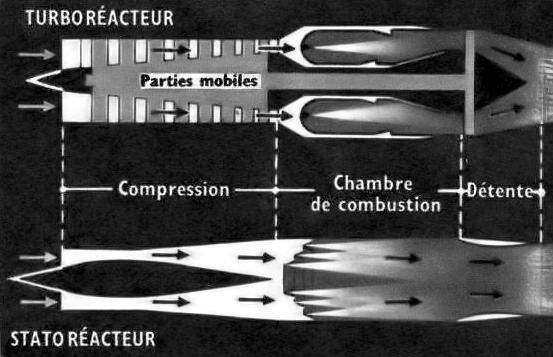

Schéma comparatif de fonctionnement entre turboréacteur et statoréacteur

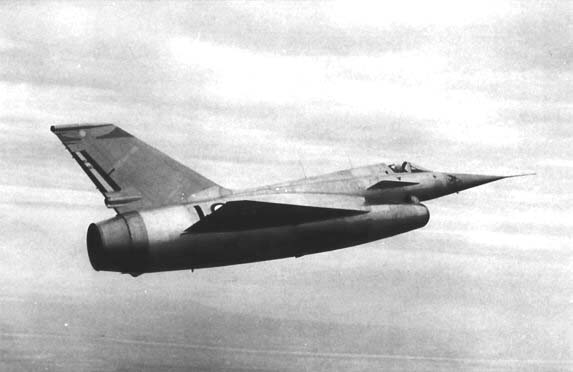

en France après les essais de Leduc il y eu le Griffon II de Nord Aviation


plus "récemment" le SR 71 était équipé lui aussi de combiné réacteur statoréacteur


[barbumyt]

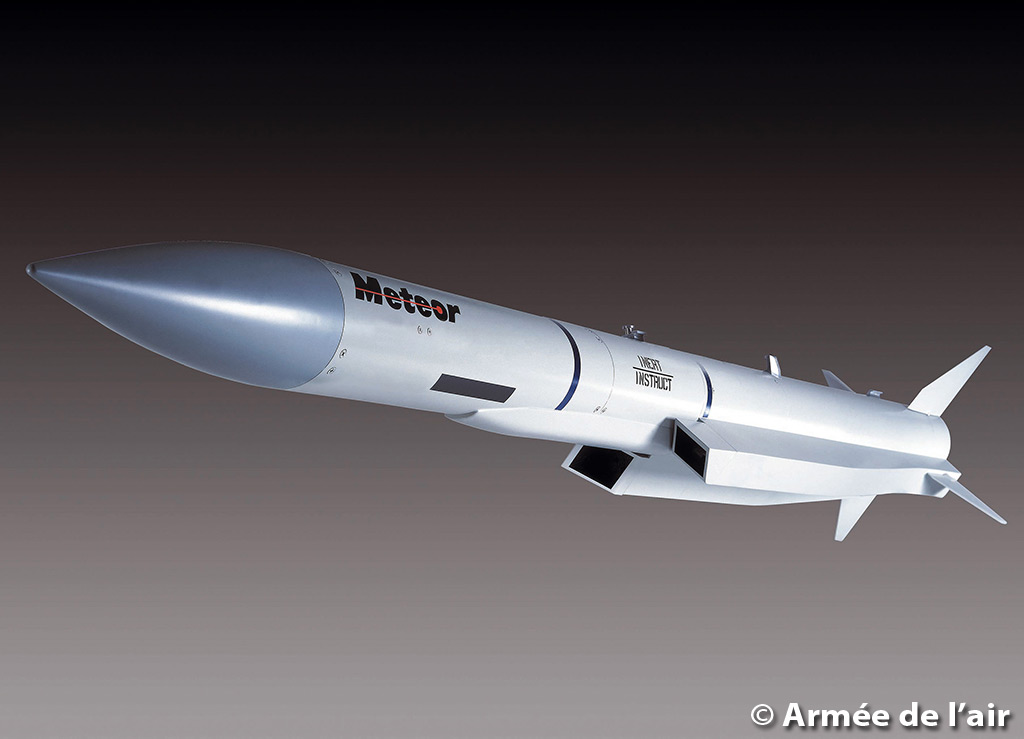

compte tenu des consommations de ce type de motorisation le stato est utilisé sur des missiles comme le prochain missile air - air longue portée "Météor"

Les USA continuent à rechercher des vitesse plus élevées et sont dans la mise au point de "super-statoréacteurs" à écoulement d'air supersonique.
Il faut donc des boosters pour arriver à de telles vitesse


Le booster est accroché sous l'aile d'un B-52 et est largué en altitude avec pour mission d'accélérer le X43A


celui ci est arrivé à Mach 9,8 pendant quelques secondes (11 000 Km/h)

[barbumyt]

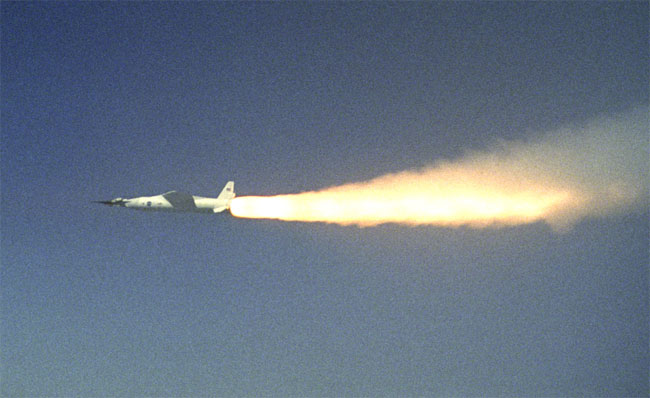

images du lancement du X-43A

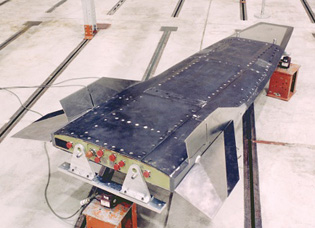

Boeing de son côté a mis au point le X-51, pas encore d'essais mais comme toujours "des espoirs"; Son lancement sivra le même principe que le X-43.

Boeing X-51.jpg

l'appellation en anglais est Scramjet (Super Combustible Ramjet)

[HOCHET Gabriel]

Un peu de free style..... ?

[HOCHET Gabriel]


[barbumyt]

Objets volants dans les films de Haiyaho Miyasaki

dessins préparatoire pour le Curtiss (film Porco Rosso)



aviation autrichienne


[barbumyt]

Le repère de Porco Rosso

Porco Base.JPG (55.59 Kio) Vu 476 fois


[barbumyt]

les pirates dans Porco Rosso

film Nausicaa
l'aile de la princesse

poursuivie par les "méchants"

[barbumyt]

Film Le château dans le ciel :



[barbumyt]

le château dans le ciel (Laputa)

airships howl and laputa.JPG (105.82 Kio) Vu 471 fois

[bru]

Ventus 2Cx

Rien d'extraordinaire, mais c'est ma monture du jour

[barbumyt]

avec winglets en bout d'ailes, MONSIEUR ne se refuse rien
Envergure du bestiau ?
as tu un gain mesurable en finesse ?

[bru]

avec winglets en bout d'ailes, MONSIEUR ne se refuse rien
Envergure du bestiau ?
as tu un gain mesurable en finesse ?

la finesse du bestiau se situe entre 46 et 50 (difficile à mesurer).
Les winglets améliorent un peu la finesse, certes, mais surtout la maniabilité et la stabilité en spirale dans les ascendances.
